هیدروسیکلون آزمایشگاهی

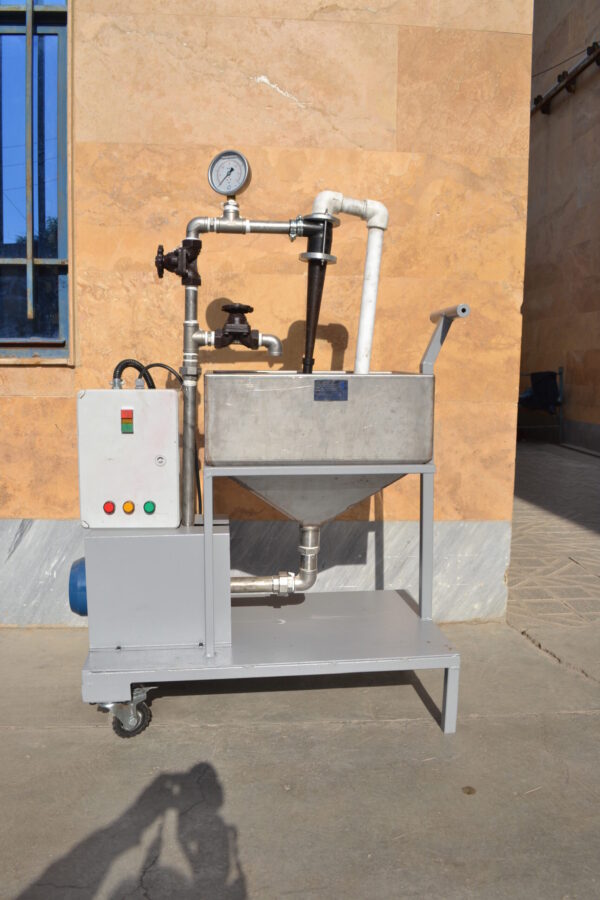

هیدروسیکلون آزمایشگاهی یک سیستم کامل برای طبقهبندی و جدایش مواد دانهریز به روش تر است
که بهصورت پرتابل (سوار روی چرخ) طراحی شده و امکان تنظیم دقیق دبی و فشار را برای آزمونهای فرآوری فراهم میکند.
این مجموعه با شاسی و سیستم لولهکشی ارتباطی، پمپ سانتریفوژ و تجهیزات کنترل (شیرهای کنترل دبی/فشار و By-pass) ارائه میشود
و از نظر استاندارد، با Test Rig C700 و هیدروسیکلونهای پیشنهادی مطابقت دارد.
وجود هیدروسیکلونهای 1 اینچ و 2 اینچ با قطعات پلییورتانی قابل تعویض، امکان بهینهسازی نقطه جدایش را متناسب با هدف فرآیند ایجاد میکند.
چرا هیدروسیکلون آزمایشگاهی برای طبقهبندی تر و بهینهسازی نقطه جدایش مناسب است؟
در مدارهای فرآوری، هیدروسیکلون یکی از پرکاربردترین تجهیزات برای طبقهبندی مواد دانهریز و کنترل بار برگشتی است.
هیدروسیکلون آزمایشگاهی با امکان تنظیم فشار، دبی و مسیر By-pass، به شما اجازه میدهد شرایط عملکرد را بهصورت کنترلشده تغییر دهید
تا اثر پارامترهای هیدرودینامیکی بر دانهبندی سرریز و تهریز بررسی شود. همچنین وجود قطعات پلییورتانی قابل تعویض (ورتکس و اسپیگات)
امکان انجام آزمونهای متعدد و تعیین تنظیمات بهینه را بدون تغییر کل مجموعه فراهم میکند.
نکته فنی (نقش فشار و اوریفیسها)
تغییر فشار ورودی و انتخاب قطر ورتکس/اسپیگات، مستقیماً روی حد جدایش و توزیع جریان سرریز/تهریز اثر میگذارد.
در این سیستم، وجود فشارسنج 0 تا 30 psi و شیرهای کنترل، کمک میکند شرایط آزمون قابل تکرار باشد و نتایج برای تحلیل فرآیندی معتبر بماند.
پیشنهاد انتخاب (قطر 1 اینچ یا 2 اینچ)
اگر هدف جدایش ریزتر و کار روی خوراکهای بسیار نرم باشد، هیدروسیکلون 1 اینچ با حد جدایش پایینتر مناسبتر است.
برای دبی بالاتر و محدوده جدایش درشتتر، هیدروسیکلون 2 اینچ انتخاب بهتری است. جهت انتخاب دقیق، اعلام دانهبندی خوراک و ظرفیت موردنیاز ضروری است.
دریافت مشاوره
طبقهبندی و جدایش مواد دانهریز به روش تر؛ مناسب آزمونهای آزمایشگاهی فرآوری، شبیهسازی مدار هیدروسیکلون، کنترل بار برگشتی آسیاب و تحلیل عملکرد سرریز/تهریز.
دستگاه شامل بدنه، سیستم نگهدارنده و لولههای ارتباطی است و پرتابل (سوار روی چرخ) طراحی شده تا بهراحتی جابجا شود.
کلید راهانداز شامل کنتاکتور خارجی، استپ و استارت بوده و کاملاً عایق رطوبت است. وجود شیرهای کنترل دبی، فشار و By-pass و
همچنین حوضچه 40 لیتری، شرایط بهرهبرداری پیوسته و پایدار را برای آزمون فراهم میکند.
جدول مشخصات فنی هیدروسیکلون آزمایشگاهی (Test Rig C700)
| پارامتر | مشخصات | پارامتر | مشخصات |
|---|---|---|---|
| مجموعه دستگاه اصلی | Test Rig C700 | پمپ | سانتریفوژ |
| الکتروموتور | سه فاز، 2 اسب، اروپایی | حوضچه | 40 لیتری |
| کنترلها | شیرهای کنترل دبی، فشار و By-pass | ||
| فشارسنج | 0 تا 30 psi | ||
| کلید راهانداز | کنتاکتور خارجی + استپ/استارت، کاملاً عایق رطوبت | ||
| بدنه و شاسی | شامل بدنه، سیستم نگهدارنده و لولههای ارتباطی؛ پرتابل (سوار روی چرخ) | ||
| هیدروسیکلون به قطر 1 اینچ (قطعات پلییورتان + بست استنلس) | |||
| ورتکس سرریز (Vortex) | قطر 5.5 میلیمتر، پلییورتان (1 قطعه) | ورتکس سرریز (Vortex) | قطر 7 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 2.3 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 4.5 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 4.9 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 1.5 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 2.2 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 2.3 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) |
| مخروط بدنه | پلییورتان، قطر 1 اینچ (1 قطعه) | بست اتصال | اتصال ورتکس/بدنه/تهریز، استنلس استیل (1 سری) |
| حد جدایش و دبی | حد جدایش 3 تا 6 میکرون با دبی 0.2 تا 2.1 مترمکعب بر ساعت | ||
| هیدروسیکلون به قطر 2 اینچ (قطعات پلییورتان + بست استنلس) | |||
| ورتکس سرریز (Vortex) | قطر خروجی 14 میلیمتر، پلییورتان (1 قطعه) | ورتکس سرریز (Vortex) | قطر خروجی 11 میلیمتر، پلییورتان (1 قطعه) |
| ورتکس سرریز (Vortex) | قطر خروجی 8 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 2.3 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 4.5 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 4.6 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 4.9 میلیمتر، طول 40 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 1.5 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) |
| اسپیگات تهریز (Spigot) | خروجی 2.2 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) | اسپیگات تهریز (Spigot) | خروجی 2.3 میلیمتر، طول 91 میلیمتر، پلییورتان (1 قطعه) |
| مخروط بدنه | پلییورتان، قطر 2 اینچ (1 قطعه) | بست مخصوص بازشو | محکم نمودن ورتکس به بدنه، استنلس استیل (1 سری) |
| حد جدایش و ظرفیت | حد جدایش 5 تا 10 میکرون با ظرفیت 3.8 مترمکعب بر ساعت | ||
| برای جلوگیری از Cannibalization بین صفحات مشابه، پیشنهاد میشود اگر صفحه جداگانه برای «هیدروسیکلون 1 اینچ» و «هیدروسیکلون 2 اینچ» دارید، این صفحه روی Test Rig C700 و قابلیت تعویض قطعات و رنج حد جدایش تمرکز کند و به صفحات هر قطر لینک داخلی بدهد. |
|||
